目前常用的环氧树脂固化剂有酸酐类、双氰胺、咪唑类、芳香胺类等，这些固化剂通常需要在高温或中温的条件下才能实现环氧树脂的固化。在室温及低温固化领域，只有硫醇类固化剂能够实现快速固化，并且固化产物具有良好的增韧性。硫醇类固化剂种类较多，常见的硫醇固化剂主要是液态低聚体或多硫醇化合物单体，不同结构的硫醇固化剂对促进剂的选择不尽相同，固化温度及固化时间也不相同。

硫醇是包含巯基官能团（-SH）的一类非芳香化合物。从结构上来说，可以看成普通醇中的氧被硫替换之后形成的。硫醇能在室温下实现快速固化，一般与环氧固化速度在5分钟左右，特别是薄层固化，也是其优异的关键性能之一。

应用领域

●环氧固化剂：在双组份环氧固化快干胶应用时以DMP做促进剂能够在低于-20℃条件时，1-5分钟固化。

●UV固化胶：应用于光固化甲油胶、光刻胶，3D打印成型光敏树脂，高膜厚可低能量快速固化。可适应415nm，365nm波长LED冷光源、高压汞灯，激光条件表干性优异，与主体树脂相容性好，透明无色无气味。

●UV油墨：在UV胶印、凹版、辗涂等低膜厚、低能量、快速印刷的工艺应用中能提高固化速率，涂膜表面干爽不粘连。提高抗黄变性能，增强对金属、玻璃、高分子材料的附着性能。

硫醇作为环氧固化剂使用时，表现出突出的性能优势。

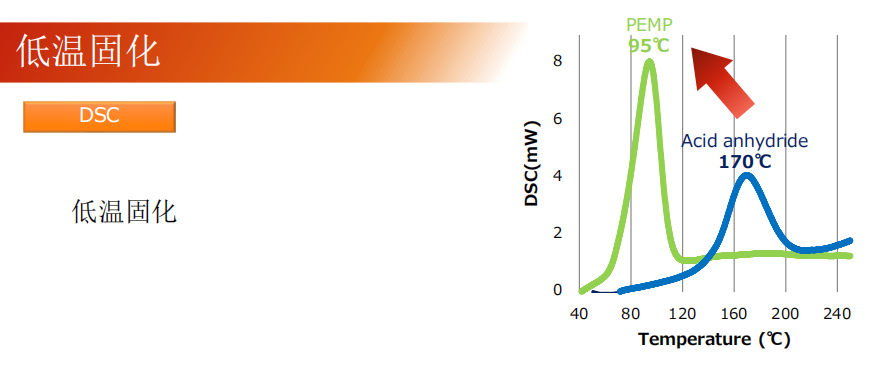

●低温固化：用PEMP和酸酐两种不同的环氧固化剂，固化温度差异显著。

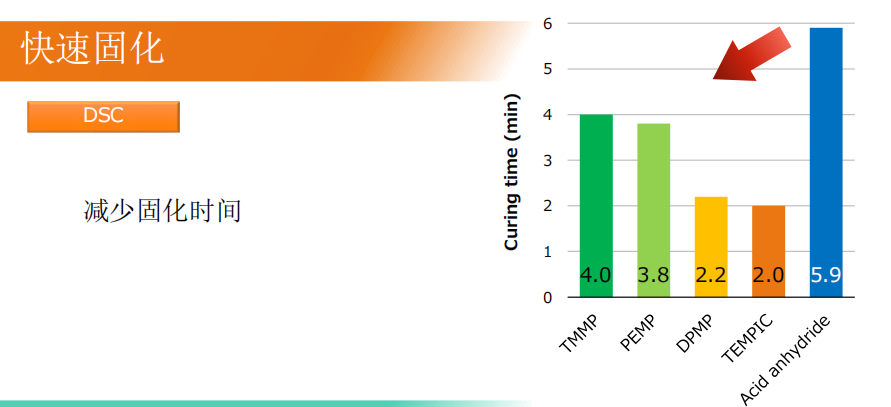

●快速固化：TMMP、PEMP、DPMP、TEMPIC四种硫醇和酸酐，在固化时间上差异显著。

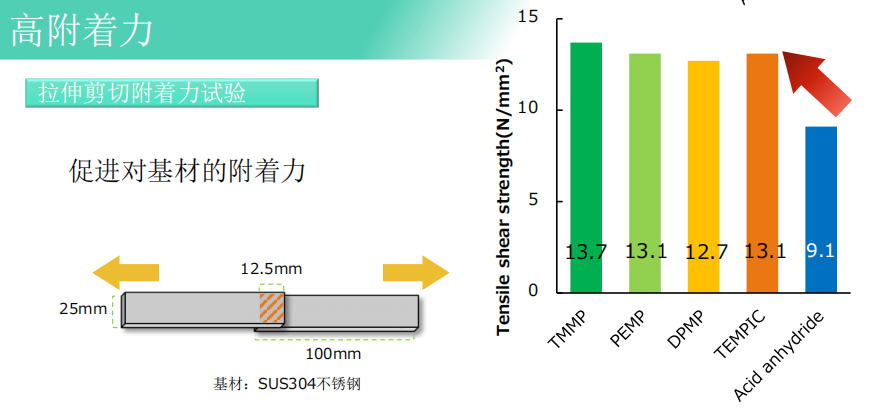

●高附着力：TMMP、PEMP、DPMP、TEMPIC四种硫醇和酸酐，在对基材的附着力上差异显著。

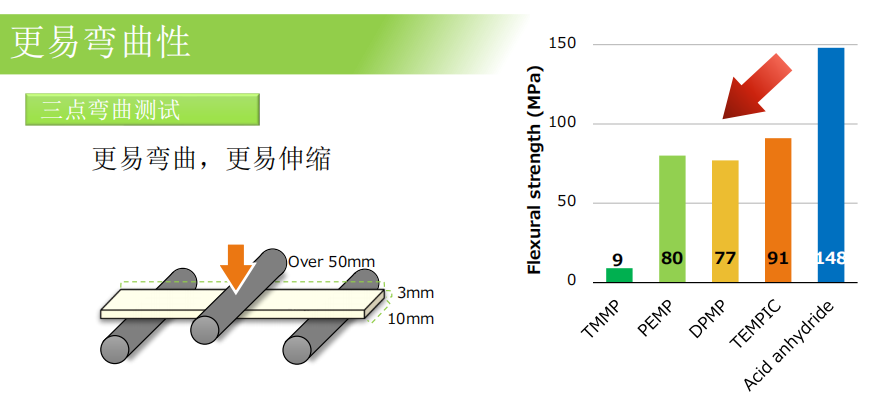

●更易弯曲性：TMMP、PEMP、DPMP、TEMPIC四种硫醇和酸酐，在易弯曲、易伸缩性上差异显著。

总结一下，TMMP、PEMP、DPMP、TEMPIC四种硫醇和酸酐，在Viscosity（粘度）、DSC、TG-DTA、TMA、Tensile shear strength（拉伸剪切强度）测试中，所表现出的结果对比如下图所示：

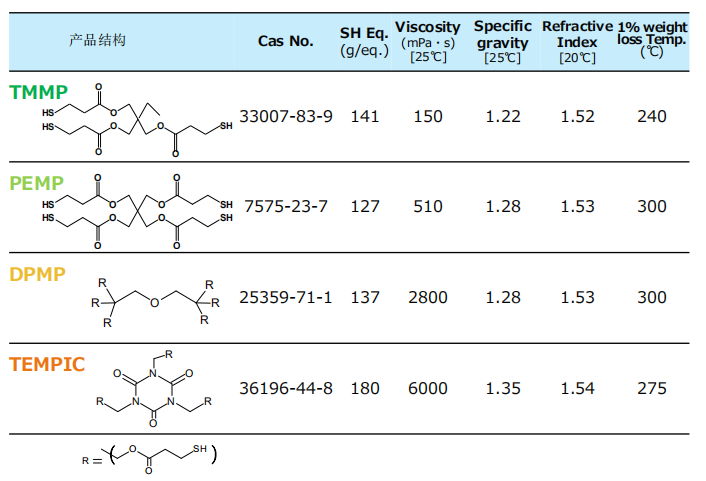

TMMP、PEMP、DPMP、TEMPIC四种硫醇的参数对比如下图所示：

作为一家精细化工产品的经销商，安特普纳公司提供日本SC有机化学公司进口硫醇，主要产品为TMMP、PEMP、DPMP、TEMPIC等。
