硫醇是包含巯基官能团（-SH）的一类非芳香化合物。从结构上来说，可以看成普通醇中的氧被硫替换之后形成的。硫醇能在室温下实现快速固化，一般与环氧固化速度在5分钟左右，特别是薄层固化，这是其优异的关键性能之一，也是硫醇被许多人所了解的标志性特征。

其实，硫醇作为不饱和树脂和环氧烷烃的光/热固化剂、固化助剂被广泛地应用于各种用途。

主要用途：各种油墨、涂料、涂层材料、粘接剂、薄膜、FRP等。

 硫醇应用于UV固化体系的主要特点集中于：

● 低气味

● 降低光引发剂的用量

● 抑制氧阻聚

● 优异的附着力

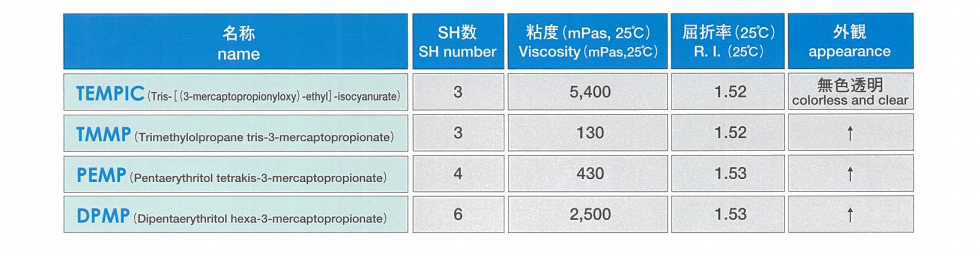

日本SC有机化学公司的硫醇产品TMMP、PEMP、DPMP、TEMPIC，其一般特性如下：

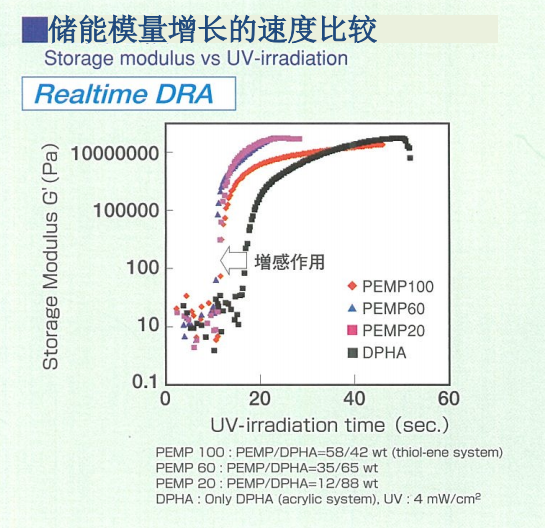

这是一组关于储能模量 VS. 紫外线照射时间的测试数据：

储能模量越高，说明UV反应速度越快。随着PEMP添加量的增加，UV反应速度加快。PEMP可以降低固化能量，提高固化速度。

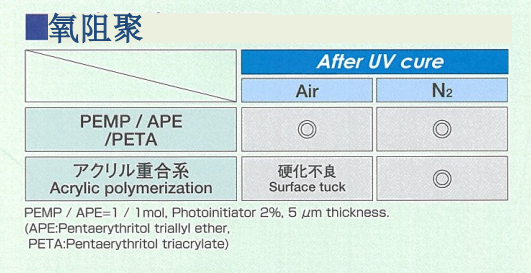

试验数据还显示，PEMP可以降低氧阻聚。添加了PEMP后，在空气中能完全UV固化。

氧阻聚对UV固化过程危害很大，尤其在涂膜厚度较薄时。油性有机体系中氧的浓度通常小于或等于 2×103 mol/L，不仅配方体系中溶解的氧分子阻碍聚合，在光引发过程中，随着固化体系中氧分子的消耗， 涂层表面空气中的氧也可以迅速扩散至固化涂层内， 继续阻碍聚合。体系中原溶解的氧浓度很低，较容易消耗掉。对于封闭体系，初级活性自由基消耗溶解氧的过程基本相当于聚合诱导期。相对而言，自外界不断扩散至涂层内部的氧才是阻碍聚合的主要原因。氧阻聚也最容易发生在涂层的浅表层或整个较薄涂层内，因为这些区域内，环境中的氧分子扩散更容易些。

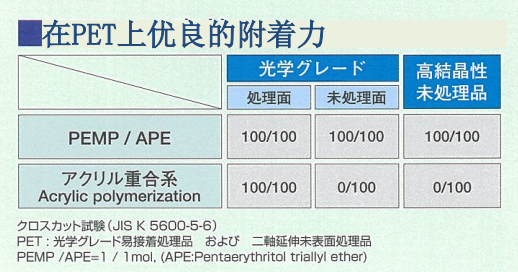

在附着力试验中，PEMP充分表现了其在PET基材上具有优异的附着力。

作为一家精细化工产品的经销商，安特普纳公司提供日本SC有机化学公司进口硫醇，主要产品为TMMP、PEMP、DPMP、TEMPIC等。
